Показываем зависимость «нагрузка–осадка»: k=const против k(x), влияние прогрессии на рабочую высоту и причины лифта при меньшей свободной длине.
Короткий вывод: высота автомобиля определяется не длиной пружины «в руках», а её осадкой под нагрузкой. У прогрессивной (нелинейной) пружины жёсткость растёт по мере сжатия, поэтому под той же нагрузкой она может просесть меньше — и фактически дать лифт.
В этой статье — простая и проверяемая механика: чем отличается линейная характеристика от нелинейной, как это выглядит на графиках и почему «короче» ≠ «ниже».
1) Что такое жёсткость пружины и почему она определяет посадку
Для линейной пружины в инженерном приближении действует закон Гука:
F = k · x, где F — сила (нагрузка), x — сжатие (деформация), k — жёсткость (spring rate).
Для высоты автомобиля важен практический вывод: при одинаковой нагрузке осадка равна x = F / k. Чем выше эффективная жёсткость в рабочей зоне — тем меньше осадка, тем выше остаётся автомобиль.
2) Линейная пружина: постоянный k и прямая «нагрузка → осадка»
Линейная (constant-rate) пружина имеет почти постоянную жёсткость. Добавили нагрузку — получили пропорциональную осадку. На графике зависимость получается почти прямой линией: чем больше нагрузка, тем ниже высота.
Это не «плохо» и не «хорошо» само по себе: линейная характеристика просто означает, что поведение подвески одинаково «по характеру» во всём диапазоне хода — и на мелких неровностях, и при большой нагрузке.
3) Прогрессивная (нелинейная) пружина: k растёт по мере сжатия
Прогрессивная (variable-rate) пружина — это пружина с переменной жёсткостью: на малых ходах она может быть мягче (комфорт), а по мере сжатия становится заметно жёстче (собранность и запас под нагрузкой).
Один из типовых инженерных механизмов прогрессии — переменный шаг витков (variable pitch). При сжатии витки с малым шагом сближаются/контактируют, часть витков перестаёт быть «активной», и эффективная жёсткость растёт. В результате зависимость становится нелинейной.

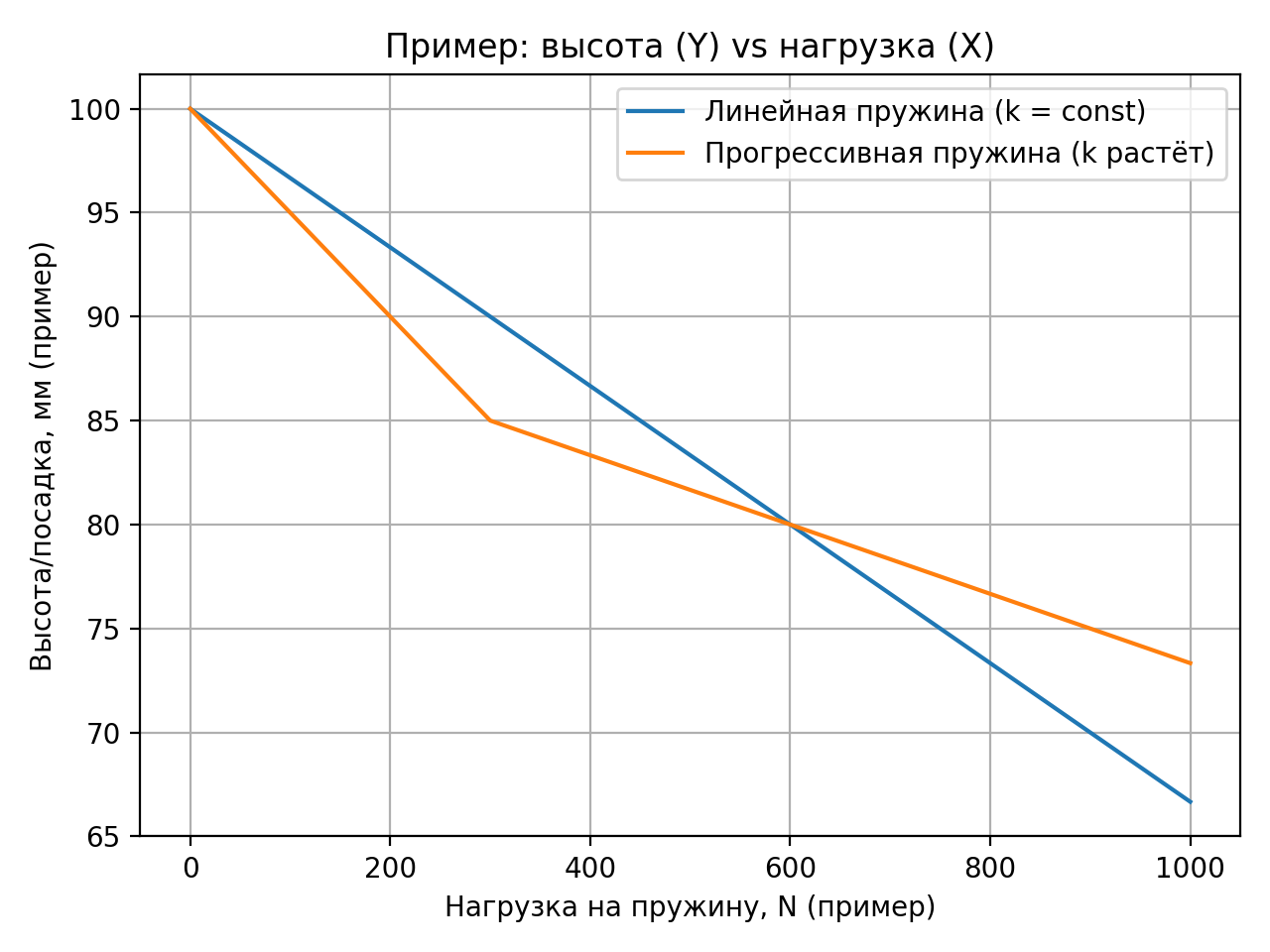

4) График: высота (Y) vs нагрузка (X)
Ниже — наглядная схема, почему «короче» может означать «выше». Важно: это иллюстративный пример (не “замер конкретной модели авто”), чтобы показать принцип отличия линейной и прогрессивной характеристики.
Что видно по смыслу графика:
- Линейная пружина: добавили нагрузку — получили пропорциональную осадку.
- Прогрессивная: с ростом нагрузки жёсткость растёт → осадка увеличивается медленнее → рабочая высота может оставаться выше.
5) Почему пружина может быть короче, но давать лифт
Клиенты обычно сравнивают свободную длину пружин «на столе». Но автомобиль «видит» не свободную длину, а рабочую длину под нагрузкой.
Упрощённо:
рабочая высота = свободная длина − осадка под нагрузкой.
Если прогрессивная пружина при той же статической нагрузке проседает меньше (за счёт другой кривой жёсткости), то итоговая рабочая высота становится выше — и получается лифт, даже если в свободном состоянии пружина короче.
Короткая формула для клиента: «короче в руках» ≠ «ниже на машине». Важна осадка под весом, а не свободная длина.

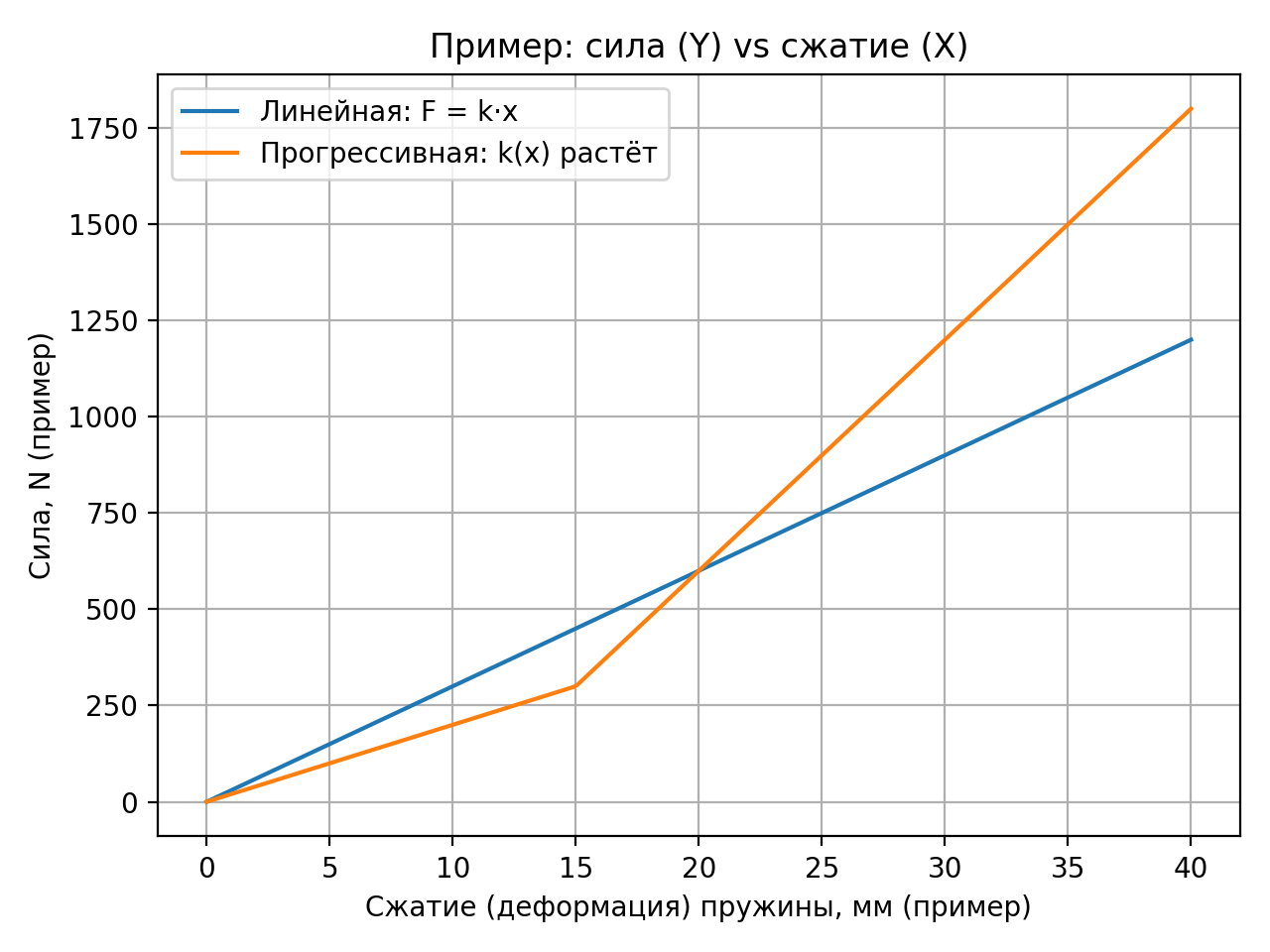

6) Дополнительный график: сила (Y) vs сжатие (X)
Этот график помогает увидеть саму идею «нелинейности»: у прогрессивной пружины наклон кривой (эффективная жёсткость) увеличивается по мере сжатия.
7) Важные оговорки (честно и по делу)
- Графики в статье — пример принципа. Реальный «лифт» зависит от массы по осям, кинематики подвески (motion/installation ratio) и конкретной кривой k(x).
- Пружина работает в системе с амортизатором: при изношенных амортизаторах эффект по стабильности будет ограничен.
- Прогрессия должна быть рассчитана под конкретный автомобиль, иначе можно получить «пережатость» или дискомфорт.
8) Как проектируются пружины Vlad Springs: прогрессия под конкретный автомобиль
Каждый комплект Vlad Springs разрабатывается под конкретную модель автомобиля. Прогрессивная характеристика не берётся «универсальной» — она закладывается на этапе проектирования и рассчитывается индивидуально.
- проектируется переход от комфортного шага к силовому (progressive → power);
- подбираются параметры, формирующие кривую жёсткости: диаметр проволоки, диаметр пружины, число активных витков, шаг витков и рабочие зоны хода;
- учитываются особенности штатной подвески, чтобы пружина корректно работала в реальном диапазоне нагрузок.
Итог — прогрессия получается предсказуемой и повторяемой: каждый виток включается в работу там, где должен. Подвеска ведёт себя стабильно — от малых перемещений (комфорт) до больших сжатий (собранность и запас по ходу) — без «провалов» и без преждевременного ухода в жёсткость.
Проще говоря: у каждой модели — своя рассчитанная прогрессия. Поэтому пружина работает так, как задумано инженерами.
Источники и литература
- Hooke’s law (связь F, k и x)
- Linear vs progressive springs (constant-rate / variable-rate)
- Variable rate springs: объяснение прогрессии через переменный шаг/работу витков
- Variable pitch springs: рост жёсткости при “выключении” части активных витков
- Journal of Sound and Vibration: нелинейности в винтовых пружинах (pitch, контакт витков и др.)
- Springer (2025): variable pitch springs и нелинейная зависимость load/length
- SAE Technical Paper 861402: non-linear spring rate, pitch effect, сравнение с экспериментом/FE (DOI: 10.4271/861402)
- FSAE note: базовые параметры подвески, вертикальная динамика и контакт шины
- arXiv: сравнение линейных и нелинейных пружин/демпферов и эффект на управляемость (double lane change)
